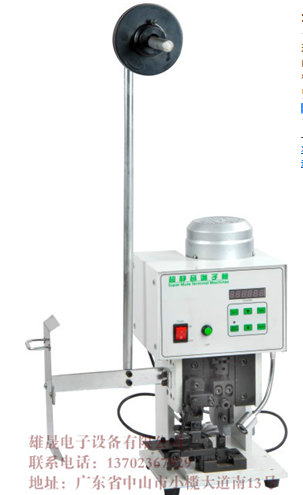

端子機的作業指導書：

1. 準備工作: 檢查機臺是否正常,刀模是否完好無損,工作臺面是否干凈以及無其它產品
余物.
2. 調試作業: 由技術人員調試好機臺,試作 3－5 條,確認合格后方可批量作業
3. 注意事項: ①端子鉚壓拉力或高度需符合要求; ②不可有深打、淺打、飛絲、端子變形，
鉚壓過高或過低等不良;③注意安全,鉚壓時切勿將手伸入刀模內。
4. 端子基礎知識
     端子一般分為開式端子（即鉚壓柵為 U 型或 V 型）和閉式端子（即鉚壓柵為封閉式，一
般為 O 型）
端子各部份之作用:
嵌合部(接觸部):配線的邊際與對方的連接處連接,具有導電功能與端子的”芯線擠壓柵”同樣具
有重要作用,根據廠商其形狀及作用有所不同,種類繁多,這個部分具有是否能夠充分滿足電的
特性之重要功能,所以變形或弄臟都會使其失去功能并將成為導致故障的致命原因,所以在操作
上給予高度注意
導體鉚壓柵:是端子與線材連接的重要部分,有必要對其高度注意,對鉚端后的管理,雖構成采用
確認端高度法,拉力測試法等等,但根據線材的構成與端子種類其管理方式有所差異,所以當對
線種及作業指導書高度重視且必當確認此部分
被覆鉚壓柵:從外部對線材施加某種壓力時,為避免”導體鉚壓柵”內部的芯線不受到直接損傷,
將線材的絕緣觸鉚住,具有保護作用,如果“ 被覆鉚壓柵”內包扎較弱,被覆蓋之處會輕易地從
鉚壓柵處脫落,將無法緩沖外部壓力產生斷線不良,另外,包扎過緊線芯就會受到損傷,且會斷線.
即使被覆蓋的外徑是同樣的線種,也有差異,所以有必要對包扎外形進行足夠的確認.
坡度(喇叭口):壓著時在“ 導體鉚壓柵”處為減輕芯線之損傷,“坡度”是必不可少的,如果沒有
此坡度不僅芯線會受到損傷、以及會導致斷線或?qū)⒋蟠笙鱾麑ν獠康某惺芰?/span>
卡口片:具有將塑殼及主體插入時,起到鎖住端子的作用,其形狀因廠商不同而不同,種類也極多,
因為此部份為極為敏感之處,所以操作時當高度重視,如果此部份變形,插入塑殼及主體后,會出
現脫落等不良（當然，也有些端子沒有卡片口，但它是以端子本身的嵌合部后端作卡位的，如
110，187，250 端子）
料帶:鉚端前附于端子上,是連接端子的細帶, 從其鉚壓后在端子所留的長度,可以獲悉端子的設
定狀態及模具的狀態.
5 開式端子鉚壓過程
